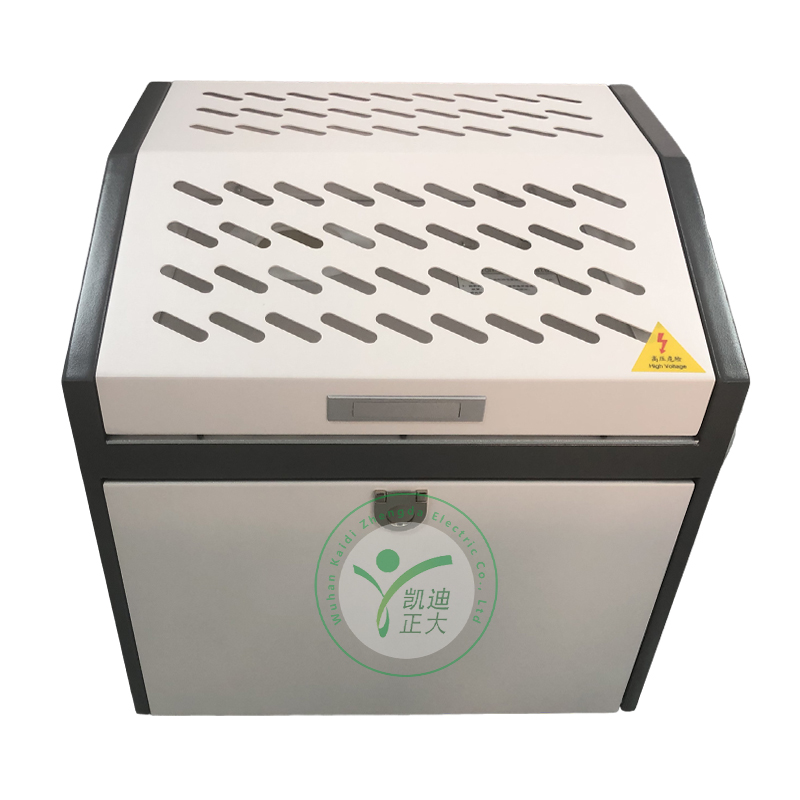

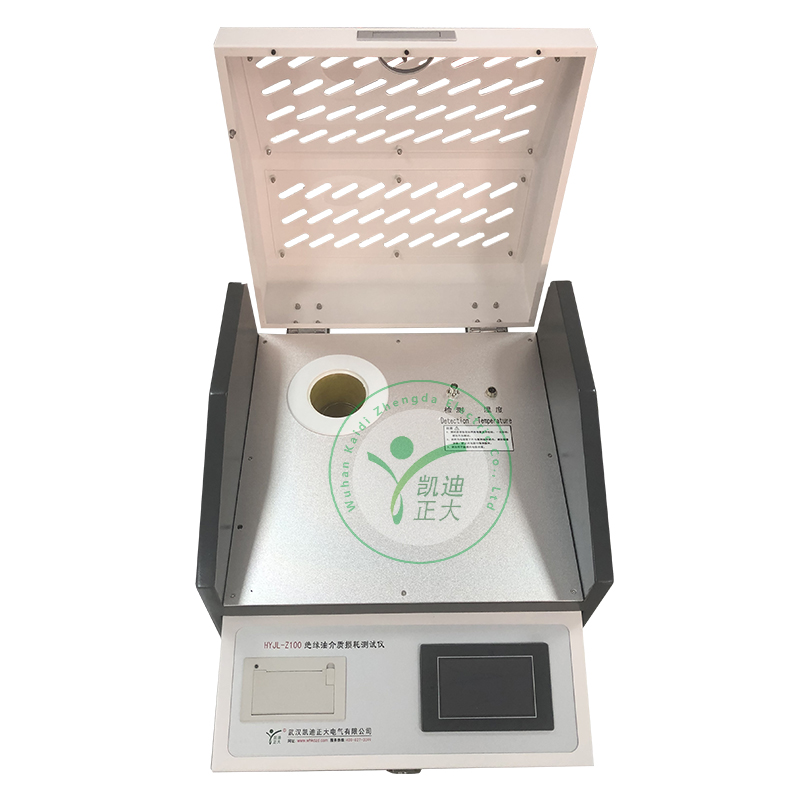

HYJL-Z100絕緣油介質損耗測試儀是依據GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》設計制造的高精密一體化檢測儀器。主要用于絕緣油等液體絕緣介質的介質損耗因數和直流電阻率的測量，內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。，該儀器應用的測控技術能全自動完成升溫、控溫、高速數據采樣、運算、顯示、打印及存儲等過程。測量原理和高度數字化技術，使您的工作變得更加輕松、便捷。

儀器內部采用全數字技術，全部智能自動化測量，配備了大屏幕彩色觸摸屏，全中文菜單，每一步驟都有中文提示，測試結果可以打印輸出，操作人員不需專業培訓就能熟練使用。

儀器特點
1. 高度自動化，升溫、測量介損 、測量電阻率可一次完成；
2. 油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可消除雜散電容及瀉漏對介損測試結果的影響；
3、儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。
4、采用DSP和FFT技術，確保數據穩定、準確、可靠。
5、內部標準電容器為SF6 充氣三點極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。
6、大屏幕彩色觸摸屏，中文操作菜單，人家對話方便，操作簡潔明了，一目了然。
7、具有開蓋斷高壓，油杯高低壓電極短路等溫馨提示，消除安全隱患，確保操作人員的人身安全和設備的正常運行。
8、自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打??；設備可以顯示環境溫度，對試驗環境實時進行檢測。
9、自動存儲測量數據，可存儲100組測量數據。
10. 空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的精確計算。
11.儀器帶RS232數據串口。

產品主要技術指標
測 量 范 圍： 電容量       5pF～200pF
              相對電容率   1.000～30.000
              介質損耗因數 0.00001～100
直流電阻率   2.5 MΩm～20 TΩm
測 量 精 度： 電容量       ±(1%讀數+0.5pF)
              相對電容率   ±1%讀數
              介質損耗因數 ±(1%讀數+0.0001)
              直流電阻率   ±10%讀數
分  辨   率： 電容量       0.01pF
              相對電容率   0.001
              介質損耗因數 0.00001
測  溫 范 圍： 0～125℃
溫度測量誤差： ±0.5℃
交流實驗電壓： 500～2200V  連續可調，頻率50Hz
直流試驗電壓： 0～500V     連續可調
功    　  耗： ≤350W
外  型 尺 寸：  420mm*380mm*385mm
總   重   量：   21Kg

使用條件
1. 環境溫度     0～40℃
2. 相對濕度    ≤80%
3. 工作電源     AC 220V（1 ± 10%）
4. 電源頻率     50 Hz (1 ± 10%)
5. 功率消耗    ＜200 W
